水用旋轉接頭的介紹

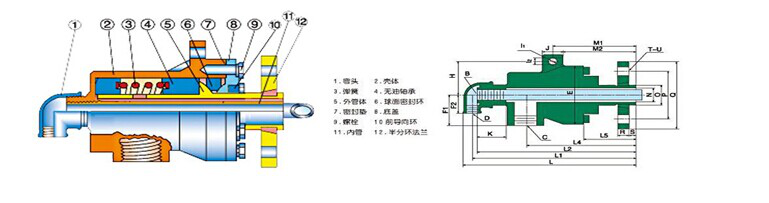

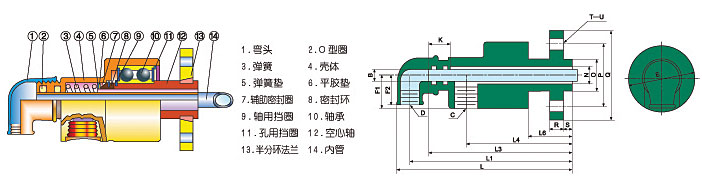

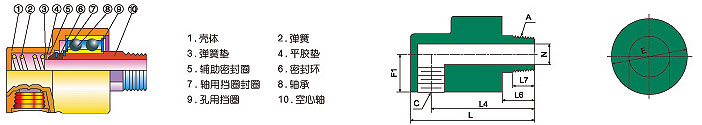

水用結構流通形式圖解：


1、單向流通式 在滾筒的兩端安裝旋轉接頭，流體從一端進入，另一端排出，不使用內管。

2、雙向流通式（內管固定） 在滾筒的一端安裝旋轉接頭，同時在此端進行流體的導入和排出，內管相對于滾筒的旋轉是靜止的。

3、雙向流通式（內管固定） 與上一種不同之處在于滾筒內裝有不同型式的虹吸管，將冷凝液排出，此型多用于蒸汽類型。
4、雙向流通式（內管旋轉） 此種類型用于內管于滾筒相對固定在一起并隨滾筒同步運轉的結構，此時，流體有內管導入，外管排出。

5、雙向流通式（內管旋轉） 在滾筒的內部裝有隨滾筒同步運轉的虹吸器，將冷凝液排出。

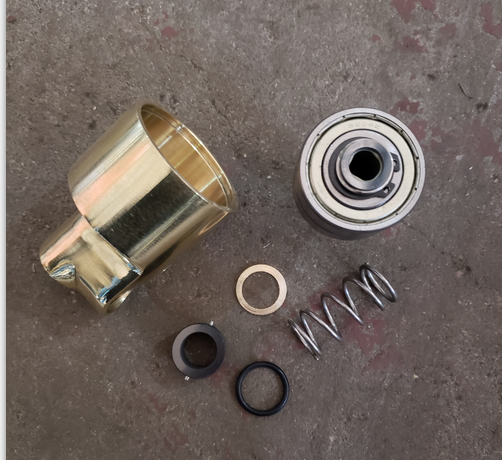

水用旋轉接頭結構組成，主要有銅材質外殼，進口NSK軸承，304不銹鋼旋轉軸，碳化鎢陶瓷，O型圈，304不銹鋼彈簧，日本進口鋟銻石墨環
